本教程使用移远EC20物联网4G全网通CAT4通信网络模块。
EC20 是移远通信推出的 LTE Cat 4 无线通信模块，采用 LTE 3GPP Rel.11 技术，支持最大下行速率 150Mbps 和 最大上行速率 50Mbps ；同时在封装上兼容移远通信
| 型号 | EC20 R2.1 Mini PCIe |
| 工作频段 | TDD-LTE: B38/B39/B40/B41 FDD-LTE: B1/B3/B8 WCDMA: B1/B8 TD-SCDMA: B34/B39 GSM: 900/1800 MHz |
| 数据传输 | TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL) FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL) DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL) UMTS： Max 384Kbps (DL) Max 384Kbps (UL) TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL) CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL) EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL) GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL) |
| 接口连接器 | Mini-PCIe接口 网络指示: x2, NET_STATUS 和 NET_MODE UART: x1 UART 复位: 低电平 PWRKEY: 低电平 天线接口: x3(主天线，分集天线和GNSS天线接口) ADC: x2 |
| 结构尺寸 | 51.0mm x 30.0mm x 4.9mm 重量: 约 10.5g 认证: CCC/NA*/TA |
¶ 硬件连接
有两种连接方式，一种是 通过K1 板正面的 M.2 E 接口 + EC20 4G 模块 +转接板。
另外一种是通过 K1 板背面的 M.2 M 接口 + EC20 4G 模块 + 转接板 + USB插针。
¶ 方式一 K1 板正面的 M.2 E 接口 + EC20 4G 模块 +转接板

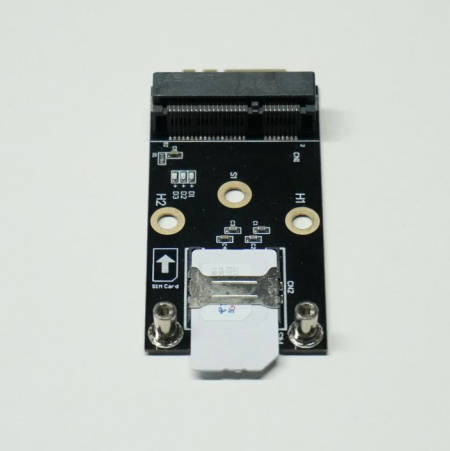

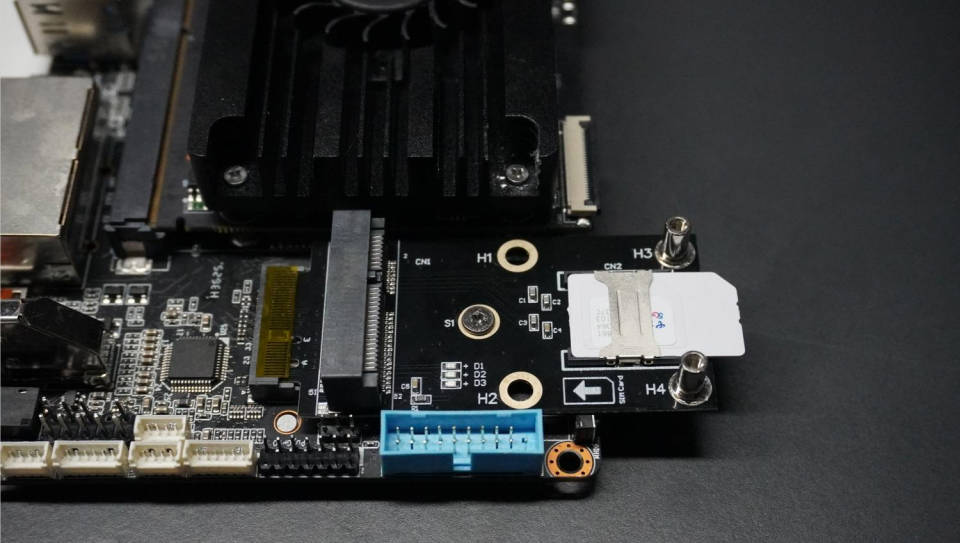

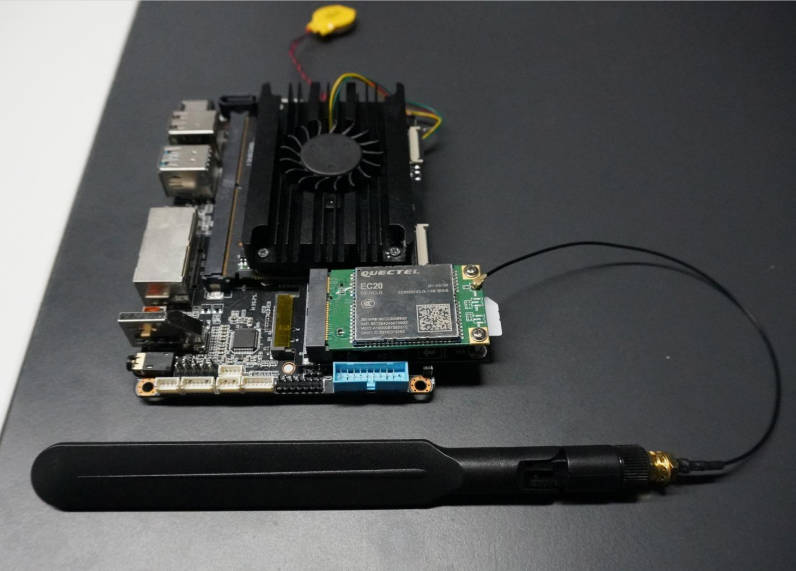

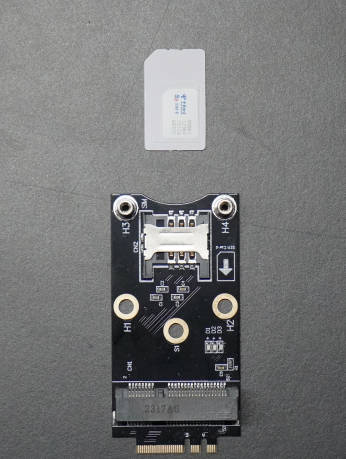

请按照下图进行安装，注意 SIM 卡需能正常使用以及插入卡槽方式和必须连接天线来增强信号。
¶ 方式二 K1 板背面的 M.2 M 接口 + EC20 4G 模块 + 转接板 + USB插针

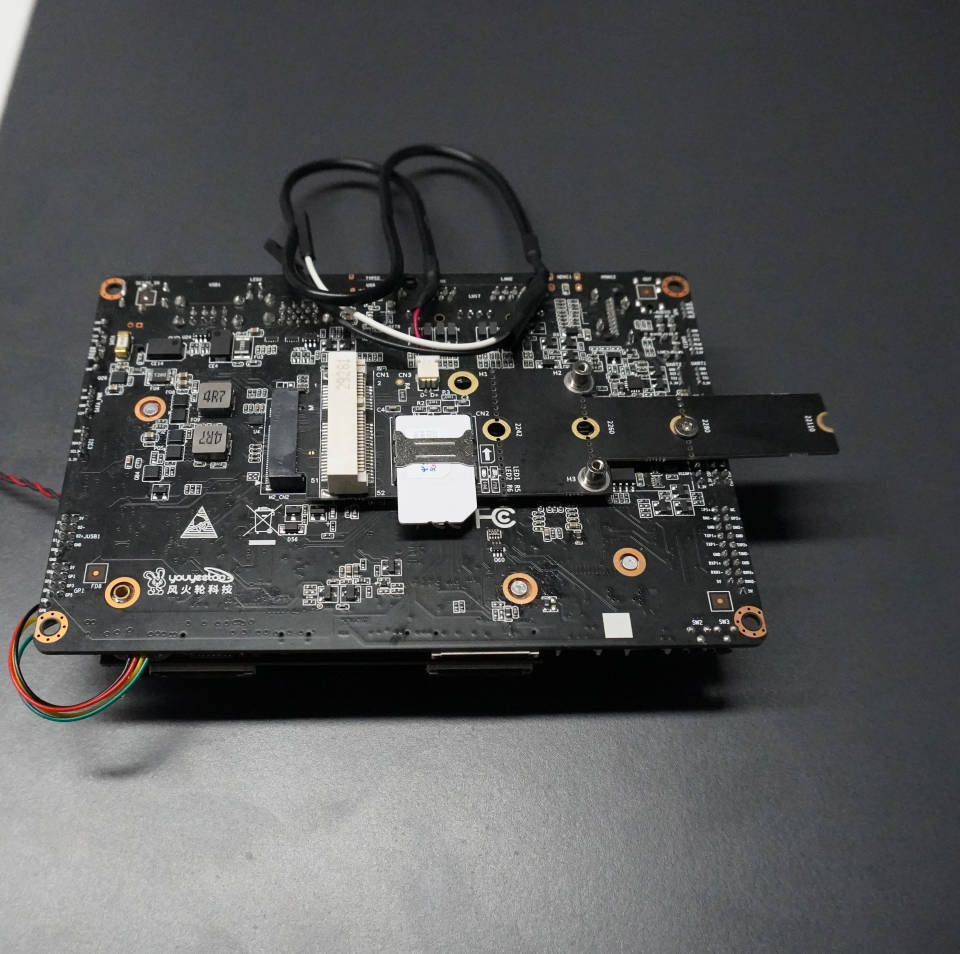

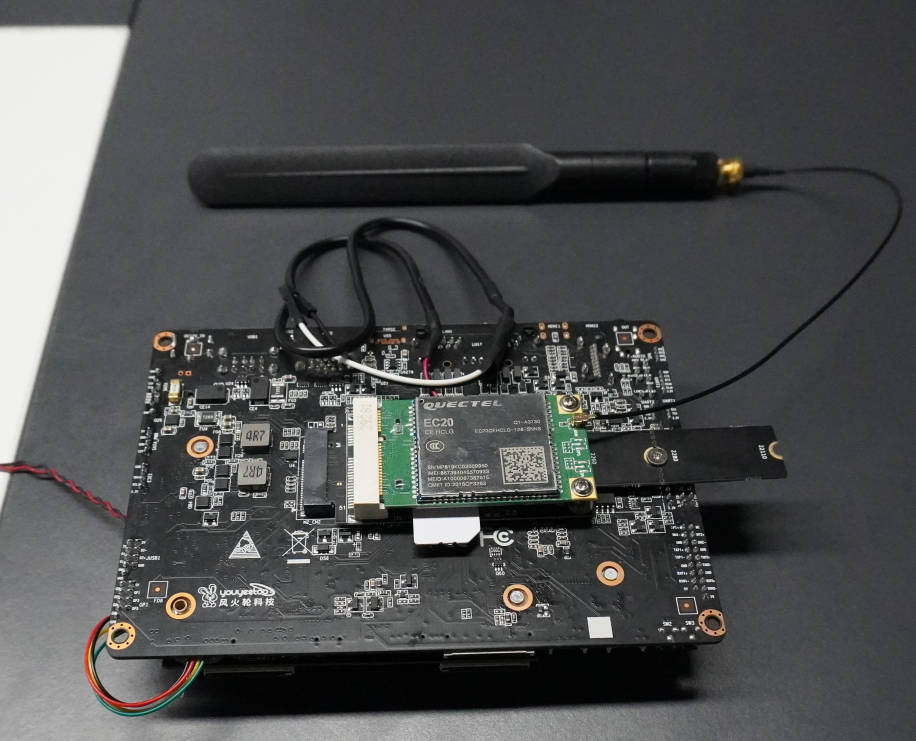

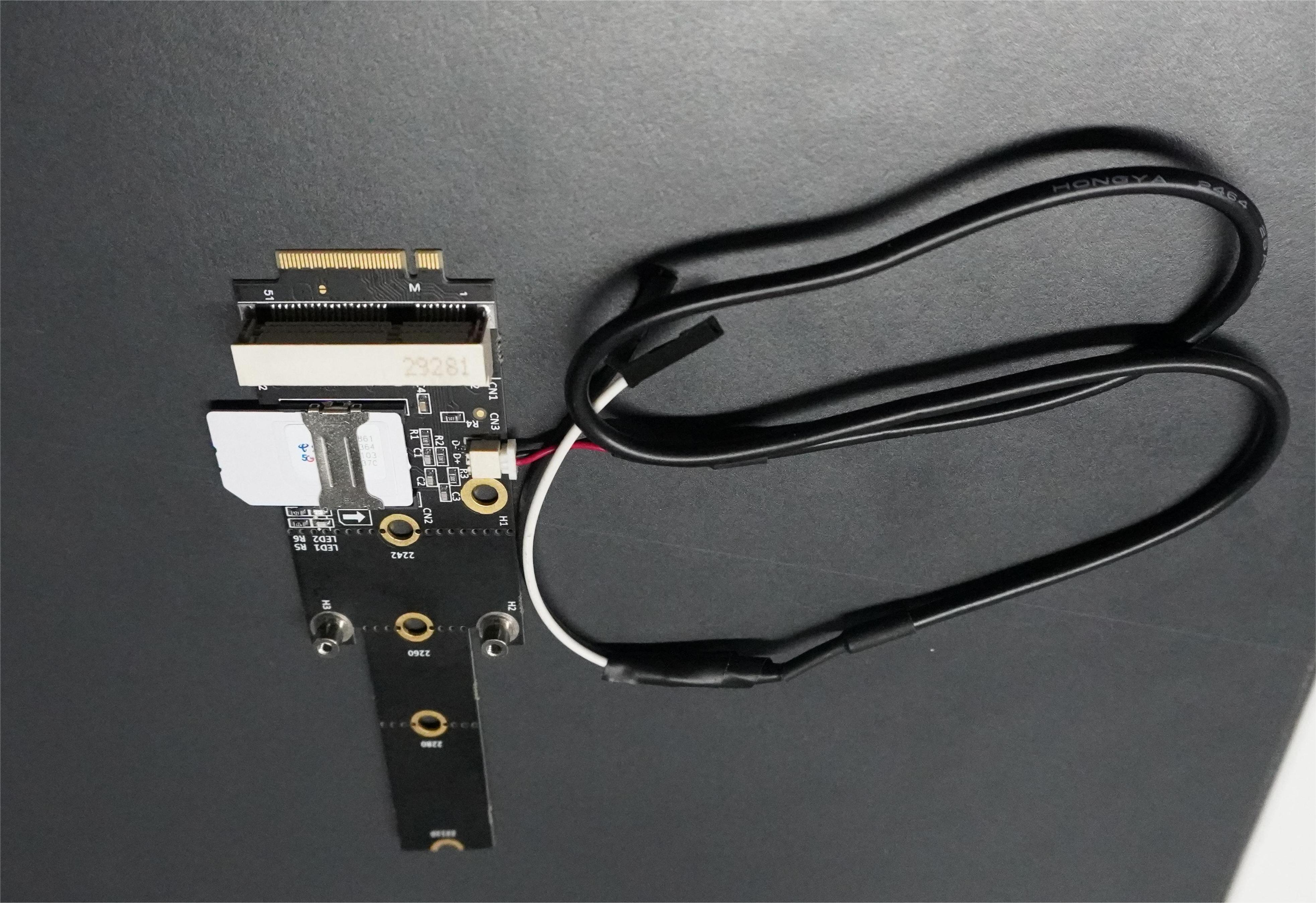

请按照下图进行安装，注意 SIM 卡需能正常使用以及插入卡槽方式和必须连接天线来增强信号。

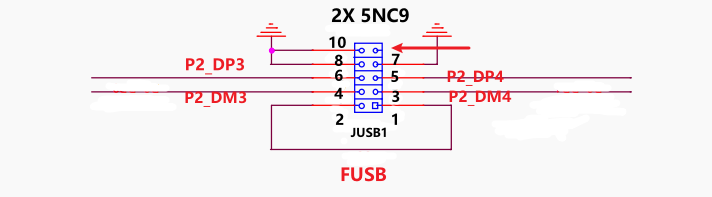

对应原理图连接如下

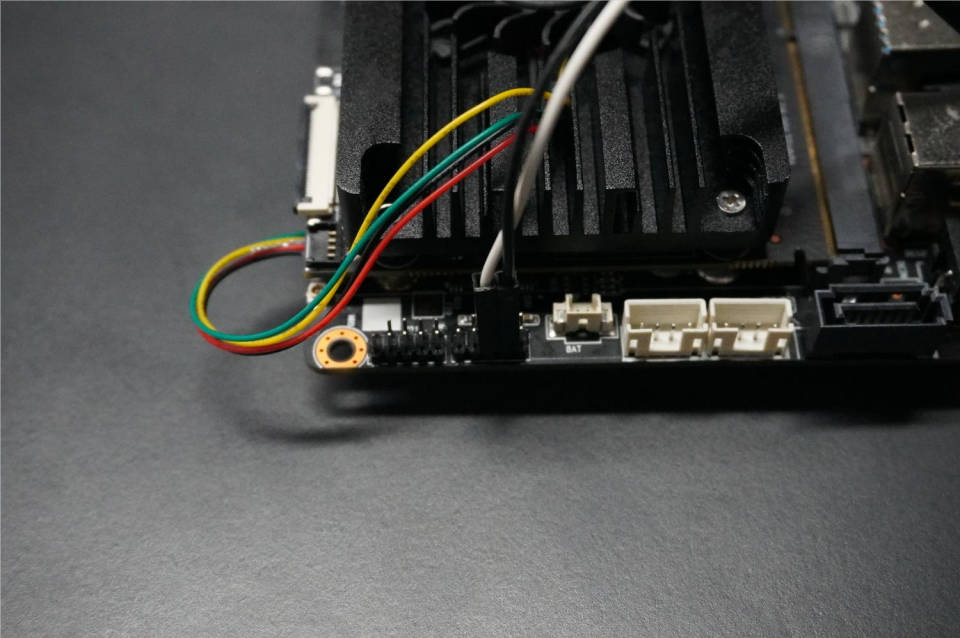

方式一:
（4G 转接板）D+ ——> P2_DP3 （K1 主板）
（4G 转接板）D- ——> P2_DM3 （K1 主板）
方式二:
（4G 转接板）D+ ——> P2_DP4 （K1 主板）
（4G 转接板）D- ——> P2_DM4 （K1 主板）
¶ 驱动安装
EC20 4G模块 Windows驱动包 下载
- Quectel_LTE&5G_Windows_USB_Driver_V2.2.6_beta_20201230.zip
Youyeetoo官方网盘下载链接
http://dd.youyeetoo.cn:5000/sharing/VpvRLC0hi
百度网盘下载链接
https://pan.baidu.com/s/1rFSWMZGpTsEyM9R72_IaTw?pwd=1234

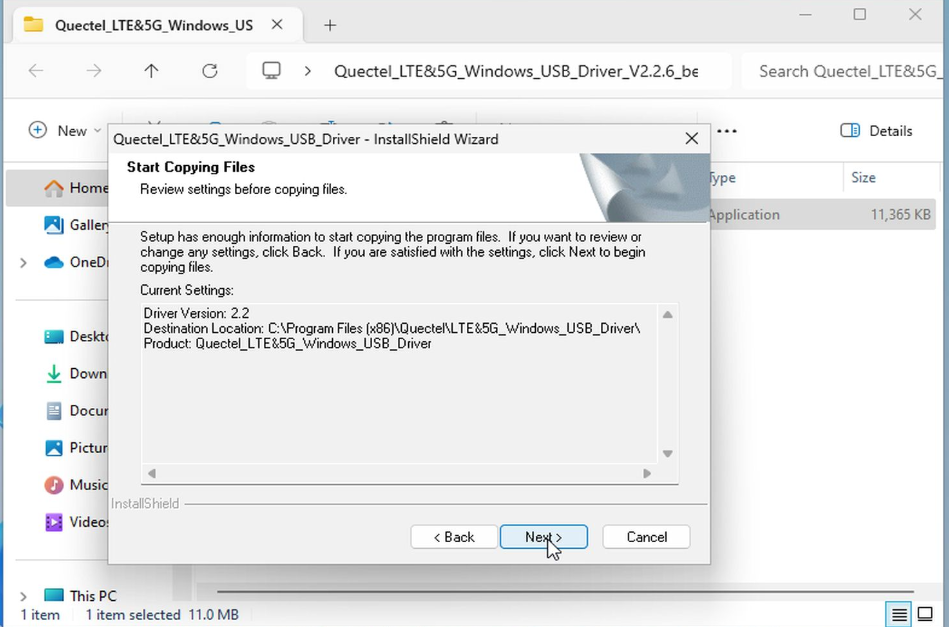

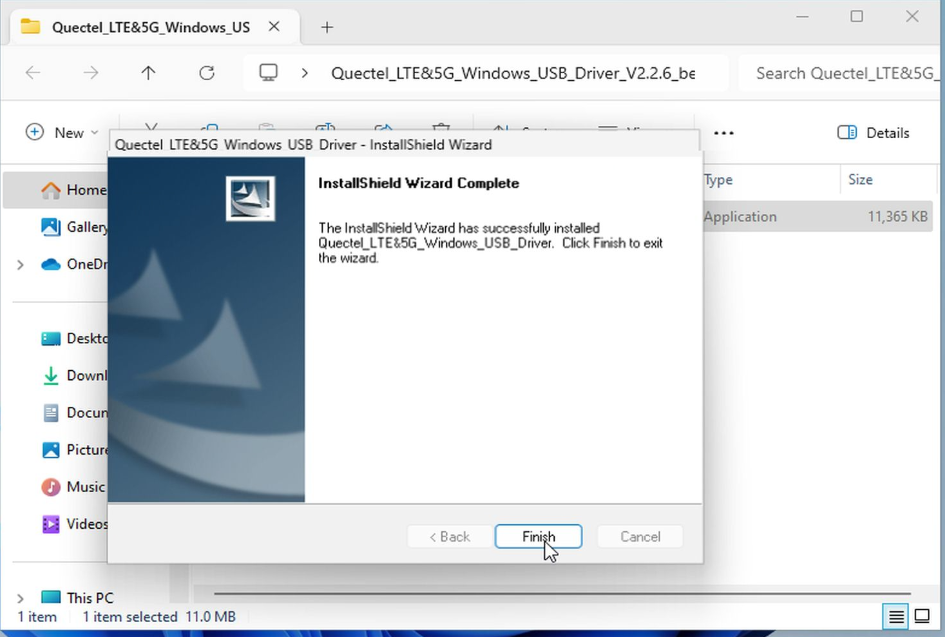

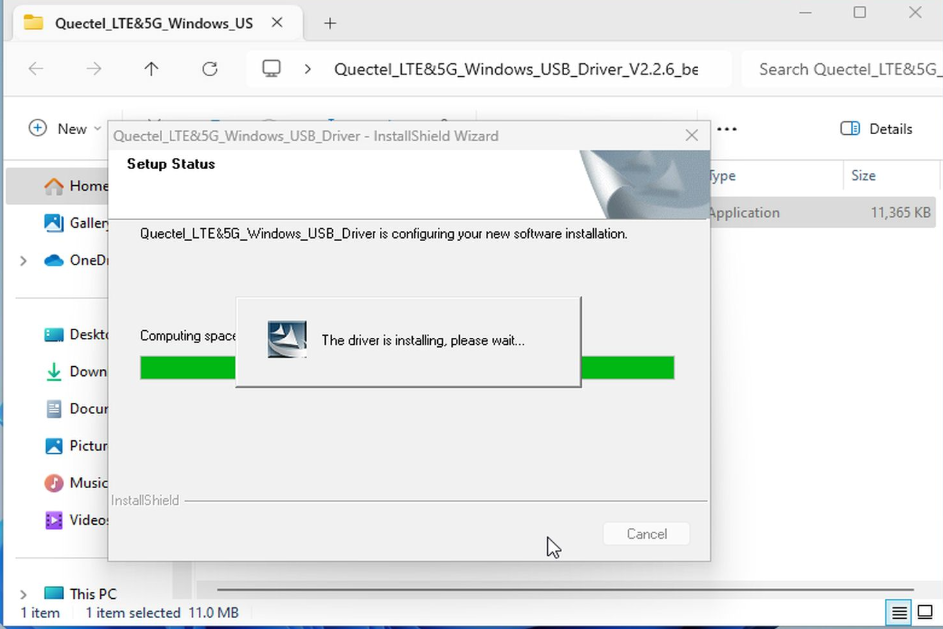

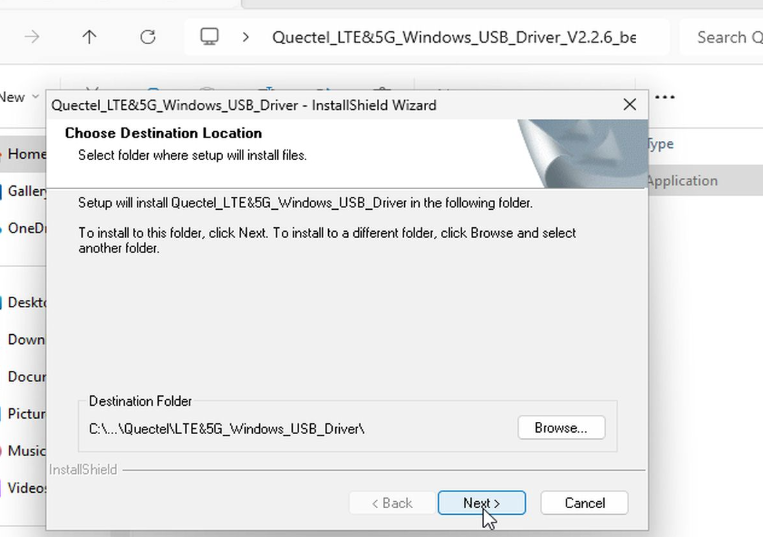

解压压缩包Quectel_LTE&5G_Windows_USB_Driver_V2.2.6_beta_20201230.zip，执行setup.exe
¶ 在 Windows 系统下通过 4G 上网
前提条件：安装4G 模块 EC20 Windows驱动（Youyeetoo 定制的系统已自带驱动）
先点击下面的图标，然后点击移动热点，打开即可4G上网
¶ 在 Ubuntu 系统下通过 4G 上网
高版本的 Ubuntu 自带有对应模块驱动，低版本 Ubuntu 需要自行下载驱动并安装。
- 点击右上角的电源键
- 点击
Settings选项 - 选择
Mobile Broadband Off选项 - 点击
Connect
- 在右上角出现三角形图标就可以上网了
