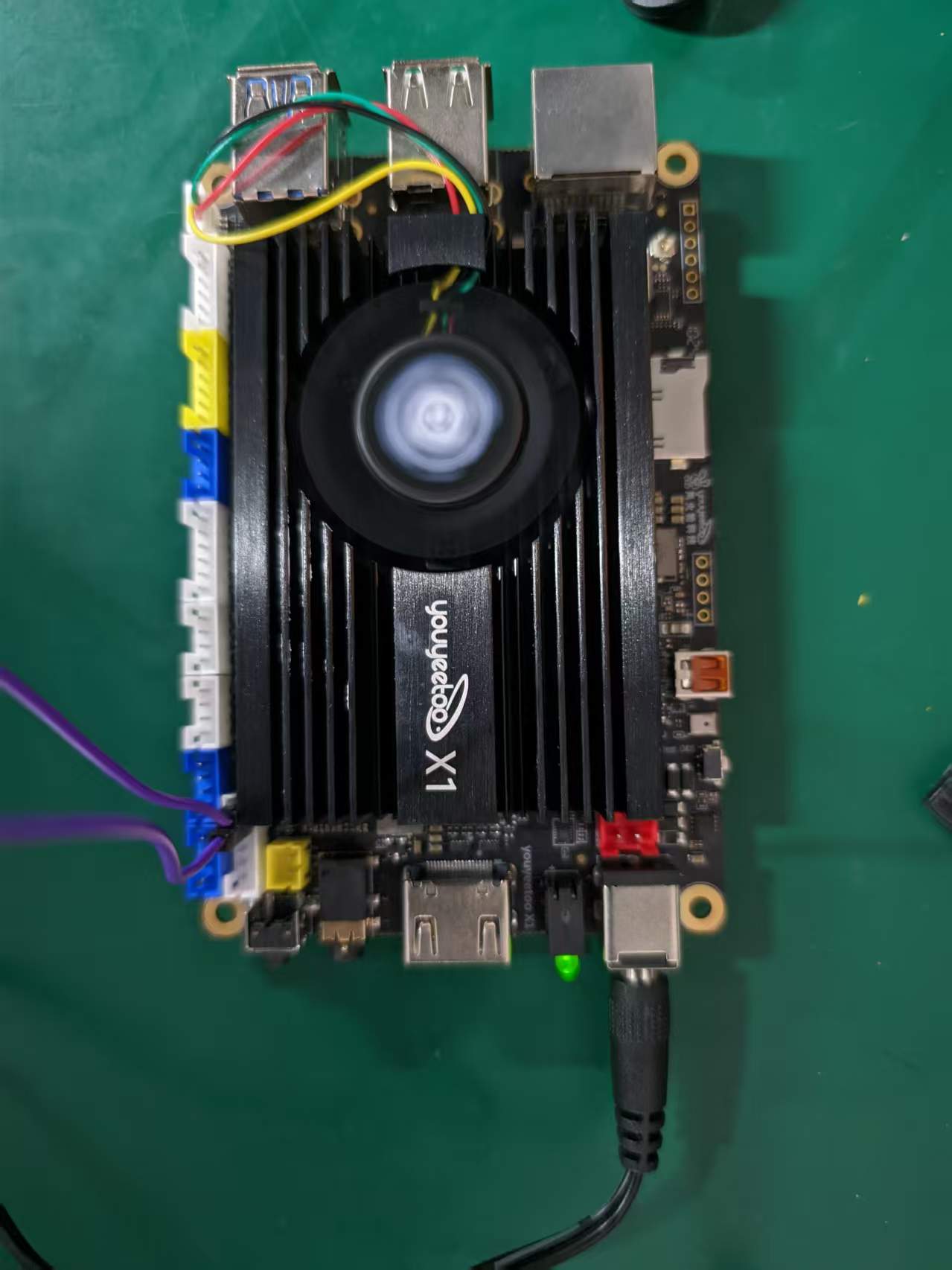

如上图所示,其中1-3脚为X1 LED灯的引脚引出,1脚LED+同时控制2个灯,2脚LED1-,3脚LED2-.默认如下图,红绿灯都亮,
1.当1脚LED+接4脚GND时,红灯绿灯全部熄灭。
2.当2脚LED1-接4脚GND时,红灯更亮。
3.当3脚LED2-接GND时,绿灯更亮。
4.当2脚LED1-接1脚LED+时,红灯熄灭,
5.当3脚LED2-接LED+时,绿灯熄灭。
如图所示,其中的5-6脚为电源引脚。5脚控制电源开关,6脚控制重启。都是接地有效
1.首先需要在电脑的控制面板——>硬件和声音——>电源选项——>系统设置里面设置,接通电源按下按键后的状态
2.例如,设置好案件后为关机,5脚power接地就是关机,如需要启动就把GND引脚拔掉再插一下就可以了。(不需要一直短接这2个引脚,只需要短接一下就行)
1.直接将6脚RESET引脚接地就重启了。(不需要一直短接这2个引脚,只需要短接一下就行)
