¶ 04 AI降噪 (AI_NR)
AI_NR是一种利用深度学习技术在Bayer Raw域进行降噪的技术。相较于传统降噪算法，AI去噪能够更干净地去除噪声且噪声形态更细腻，在暗环境或极高增益下能提供更高的信噪比，从而满足看清图像的需求。
¶ 1 概述与工作原理
AI_NR工具的逻辑架构基于"大模型蒸馏+小模型微调"的思路。首先通过标定得到的FPN（固定模式噪声）和噪声参数，结合通用降噪大模型，对采集的Noisy Raw数据进行处理，生成Noisy-Clean Raw数据对；随后利用这些数据训练小模型，最后将小模型进行量化部署到端侧。
工具的完整使用流程包含六个阶段：
- Preprocess：数据预处理，生成训练数据对。
- Float Finetune：浮点模型微调训练。
- Float Inference：浮点模型推理验证。
- Quant Finetune：量化模型微调训练。
- Quant Inference：量化模型推理验证。
- Quant Deploy：量化模型部署导出。
¶ 2 环境搭建与数据准备
¶ 2.1 环境搭建
- 硬件环境：需确认当前Sensor的基础信息，包括数据位宽、Bayer pattern、分辨率、最大Again对应的ISO值。
- 软件环境：安装miniconda并配置运行
ai_nr所需的环境。
¶ 2.2 数据准备
在开始训练前，必须准备以下数据：
- 噪声参数：确认需微调Sensor的噪声参数（共五个）及FPN（需包含黑电平信息）。
- FPN数据：采集100~200帧黑帧。采集时镜头必须全黑，曝光时间与实际最暗场景一致，
again打满，ispdgain=1，sensor dgian=1。须知曝光时间越短，FPN暴露的坏点越少，Label学习去坏点能力越弱。更换Sensor需同步更换FPN数据。 - 训练数据：采集真实场景的Raw序列及对应的Meta信息、AWB及CCM信息。数据存放格式为每组数据存放一个文件夹，以ISO值命名，内含
***.raw、***.txt、awb.txt、ccm.txt。
¶ 3 模型训练、量化与部署流程
工具通过修改config.yml文件来控制各阶段的运行。
¶ 阶段一：Preprocess (数据预处理)
通过大模型生成当前蒸馏数据的Noise-Clean Raw数据对。
- 配置YML：
state: "preprocess",substate: "preprocess_sm"。 - 填写参数：在
data字段填写bit,max_dgain,max_iso,bayer_pattern及sensor_id。 - 填写噪声参数：在YML末尾填写Sensor的高斯泊松标定参数（KA, KB, BA, BB, BC）。
- 填写路径：配置
fpn_dir（FPN路径）、data_dir（蒸馏数据路径）、dump_pre_root（输出路径）及teacher模型路径。 - 运行与检查：运行结束后，在
dump_pre_root下查看生成的input-label可视化结果，确认预处理是否正常。
¶ 阶段二：Float Finetune (浮点微调)
对浮点小模型进行两阶段训练。
- 配置YML：
state: "float",substate: "float_finetune"。 - 训练设置：在
train字段设置stage（1或2）、learning_rate、batch_size等。 - 模型配置：在
model字段选择net_name（根据Sensor分辨率就近选择，如3M选"4M"，6M选"8M"）。 - 检查结果：训练后在
train_dump路径下生成input,label,predict图像，检查颜色亮度是否对应。建议训练建议到60 epoch以上。若Loss为NaN，检查FPN bit/Sensor bit是否正确，或尝试调小学习率、调大batch_size。
¶ 阶段三：Float Inference (浮点推理)
直观验证浮点模型效果。
- 配置YML：
state: "float",substate: "float_inference"。 - 输入模型：使用
float_finetune训练出的PSNR值较高的pth模型。 - 推理数据：填写Benchmark路径，可通过
select_iso选择特定ISO推理。
¶ 阶段四：Quant Finetune (量化微调)
将浮点模型转化为量化模型，分两阶段进行。
- 配置YML：
state: "quant",substate: "quant_finetune"。 - 一阶段：在
model字段填写best_float_model路径。运行后生成quant_finetune_stage1.pth。 - 二阶段：将
best_quant_model指向Stage1生成的pth，继续训练生成quant_finetune_stage2.pth。建议Quant训练建议10 epoch以上。若添加新数据，需生成新的.h5文件并更新train_name列表。
¶ 阶段五：Quant Inference (量化推理)
验证量化模型效果，要求与浮点模型输出无肉眼可见差距，不能出现明显解析力差异或颜色差异。
- 配置YML：
state: "quant",substate: "quant_inference"。 - 输入模型：使用
quant_finetune_stage2的pth模型。
¶ 阶段六：Quant Deploy (量化部署)
导出可供TVM编译的ONNX模型及部署文件。
- 配置YML：
state: "quant",substate: "quant_deploy"。 - 关键参数：
padding_w：固定为32（7206_8M部署时为16）。padding_h：计算公式为 \text{padding_h} = \frac{\left(\left|\frac{h}{(\text{row_num} * 32)}\right| + p_s_ h\right) \times 16 - \frac{h}{(\text{row_num} * 2)}}one_step_deploy：设为True可一次性跑完三个阶段。
- 输出：生成
_tvm.encrypted模型、权重txt及对应的bin文件。
须知
若部署报错"The model has overflow!!!!"，需定位是Quant1还是Quant2阶段溢出，使用未溢出阶段的模型进行Deploy测试。
¶ 4 关键参数配置说明
¶ 4.1 基础状态控制
| 参数名称 | 取值范围 | 描述 |
|---|---|---|
state |
"preprocess", "float", "quant" |
控制工具功能状态。preprocess表示数据处理；float表示浮点模型操作；quant表示量化模型操作。 |
substate |
"float_finetune", "float_inference", "quant_finetune", "quant_inference", "quant_deploy", "preprocess_sm" |
具体子状态。配置float操作时state需设为float；配置quant操作时state需设为quant。 |
¶ 4.2 模型配置
| 参数名称 | 描述 | 取值范围 |
|---|---|---|
net_name |
选择模型对应的分辨率，根据Sensor分辨率就近选择 | "2M_3g", "2M_5g", "4M_8g", "4M_12g", "8M_19g" |
best_float_model |
预训练浮点模型地址/量化时的浮点模型地址 | 用户自定义路径 |
best_quant_model |
预训练量化模型地址/量化二阶段初始模型 | 用户自定义路径 |
¶ 4.3 训练配置
| 参数名称 | 描述 | 取值范围 |
|---|---|---|
stage |
浮点或量化模型训练的阶段 | 1 / 2 |
learning_rate |
训练学习率 | 0.000001 ~ 0.01 |
batch_size |
训练batch size | 1 ~ 16 |
¶ 4.4 部署配置
| 参数名称 | 描述 | 取值范围 |
|---|---|---|
one_step_deploy |
量化模型部署开关 | True / False |
deploy_version |
部署的版本 | "7206", "7606" |
layer_bit |
量化bit位宽 | 10 / 12 |
¶ 5 模型调优与问题排查
¶ 5.1 Sensor噪声模型标定
噪声标定准确与否直接影响通路效果，标定注意事项：
- 确认Sensor去坏点模式关闭（开启DPC可能影响噪声模型和清晰度）。
- 确认AE的SensorDgain为1倍（AI模式下默认不开启）。
- 标定后的K/B Curve需检验是否符合预期。
¶ 5.2 AI通路调试
完成基础传统通路调试后，加载AI模型进行finetune：
- 参数切换：BNR中
ainrposswitch&coringposswitch均选择post。 - 阈值设置：AINR开关使能，设置
switchthlow&switchthhigh，建议thdhigh > thdlow >= againmax下的ISO。
¶ 5.3 常见问题Q&A
| 问题现象 | 可能原因及排查方法 |
|---|---|
| Float Finetune Loss为NaN | 1. 检查train_dump小图有无异常； 2. 检查YML中FPN bit/Sensor bit是否正确； 3. 检查Input和Label内容、颜色亮度是否对应； 4. 尝试调小学习率，调大Batch Size（如24, 32）。 |
| 极高ISO图像出现渗透 | 通常为时域强度太强。建议先关闭YUVTNR，观察渗透是否与BayerTNR强相关；若相关，微调降低tnrmd阈值；若关闭YUVTNR后有改善，检查YUVTNR的tnrmd及Mdwinsize。 |
| 运动物体较模糊 | 1. 检查STNR中YNR强度是否太强； 2. 调整BNR中运动回叠噪声强度； 3. 调整AINR模块中的K/B增益值调试AI降噪强度。 |
| Quant Deploy报溢出 | 定位是Quant1还是Quant2阶段溢出。用Quant1结果去Deploy，若无溢出则是Quant2训练导致。 |
| 坏点、跳动、伪纹理 | 属于细节过强类问题，可通过开启smooth_on缓解；坏点可通过调节bpc强度调节。 |
| 偏色 | 检查训练数据对是否偏色；若正常，检查测试场景与训练场景差异，差异大则补充测试场景数据。 |
¶ 6 sample_ainr使用步骤
- 步骤1：编译
# 在SDK根目录中执行：
source build/env.sh
make clean
make build -j
make sample
- 步骤2：将可执行文件与neuron_network.xmm模型文件拷贝到板端
neuron_network.xmm模型文件路径：/tools/linux/pq_board/arm-gcc12.2.0-linux-uclibceabi/configs/sc465sl/neuron_network.xmm
注意
注意模型文件和可执行文件在板端的存放路径需按一下规则存放： 可执行文件会按：
../../tools/linux/pq_board/arm-gcc12.2.0-linux-uclibceabi/configs/sc465sl/neuron_network.xmm去访问模型文件

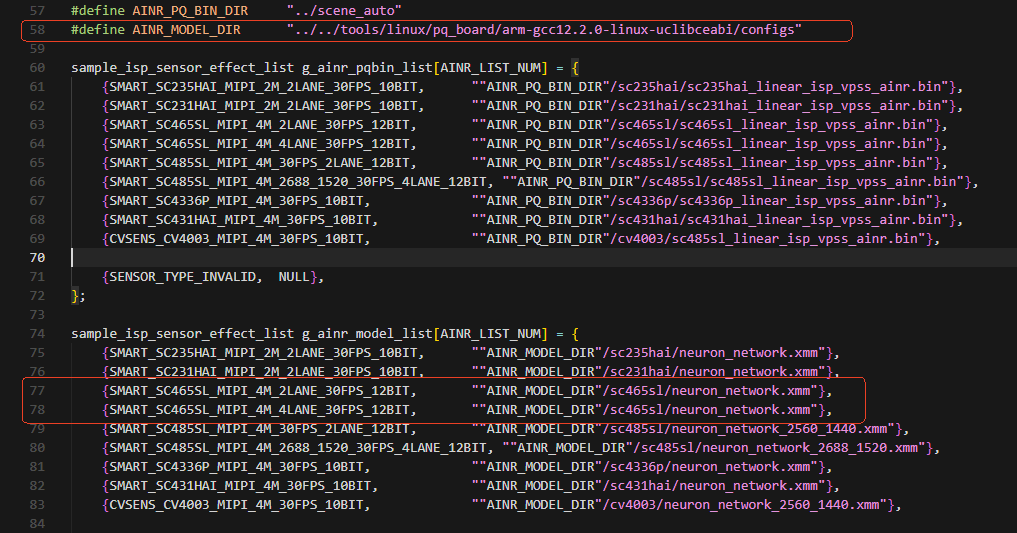

具体可在sample_comm_isp.c(56-80)中修改下列三行
- 运行sample_ainr
参数说明
Usage: ./sample_ainr [scene_mode]
scene_mode:0: 单路线性ainr 15fps 1: 双路线性ainr 7fps (switch) 2: 双路线性ainr 7fps 3: 双路线性ainr 7fps (外置switch)stream_mode: VENC output¶ e.g: ./sample_vio 0
