¶ youyeetoo X1 SBC
¶ 开发板简介
.jpg)
youyeetoo X1 是一款由深圳风火轮科技推出的x86架构单板电脑(SBC)，可运行全功能版的windows和Linux, 具备低成本，高性能的特点（11代Intel CPU N5105），它主要面向AIOT和自动控制 市场，尺寸只有手掌大(115 * 75mm)，接口却非常丰富，内置了3路串口UART,2路HDMI，6路USB口、1路I2C、1路SPI、5路GPIO等 AIOT物联网常用的接口，还能接7寸MIPI触摸屏。
主流配置8G DDR4+128G eMMC 的价格低至千元以内，是人工智能边缘计算的最佳选择。
¶ 认证证书
- 认证证书
CE测试报告 CE证书 FCC测试报关 FCC证书 RoHS测试报告 RoHS证书
Youyeetoo官方网盘下载链接
http://dd.youyeetoo.cn:5000/sharing/gVvPXKOiu
百度网盘下载链接
https://pan.baidu.com/s/1y-KQnSF661uGLAR8y2iIPw?pwd=1234
¶ 硬件资料

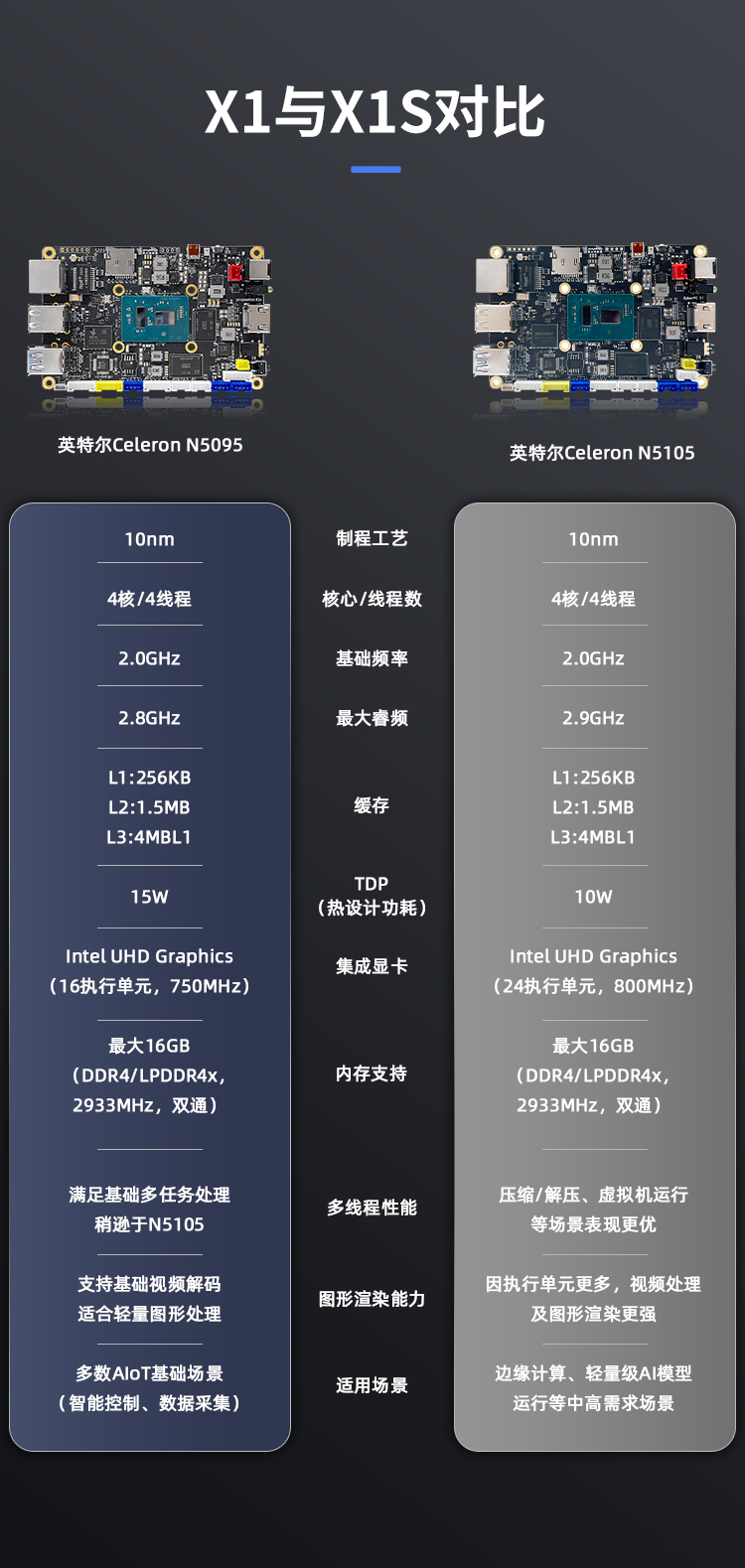

¶ 规格参数
| Item | descriptions |
|---|---|
| 处理器CPU: | 11代Intel@ Jasper Lake N5105 赛扬 (CPU工作频率2.0~2.9GHz，四核四线程10nm TDP 10W) |
| 显卡GPU: | Intel@UHD超高清核心显(频率:450-800MHz) |
| 内存RAM: | 板载4G/8G/16G LPDDR4 (可选) 主推8GB |
| 硬盘: | 板载eMMC:0/64G/128G/256G(可选) M.2扩展:支持 NVMe 2280 SSD固态(PCIE3.0)和m2 SATA2280 SSD(支持超高速 PCle Gen 3.0 x4NVMe 1.4，也兼容PCle Gen 3.0 x2 NVME) SATA扩展:通过SATA转接板 可以扩展 SATA3硬盘 (需要另购SATA转接板配件) Micro SD(TF): 支持市面上主流的所有TF卡 |
| 网络: | 有线网络: RJ45千兆网口 1个 无线网络: 通过M.2槽扩展，可选 WIFI5+BT5.0/WIFI6+BT5.2 双频WIFI蓝牙 4G LTE: 通过 M.2槽扩展，默认调 EC20 4G数据上网(需要另购4G转接板配件) |
| 显示输出 (多屏异显) |
HDMI 接口: HDMI2.0 4K/60Hz Micro HDMI接口: HDMI2.0 4K/60Hz MIPI FPC接口:默认支持风火轮 MIPI7LCD(1024 * 600 LCD触摸屏) |
| USB | USB-A 座子: USB2.0 * 2(两个接口共用1.45A电流) USB-A 座子:USB3.0 * 2 (两个接口共用1.45A电流) USB插针:USB2.0 * 2(两个接口共用1.45A电流) |
| 音频输出 | 1. 3.5耳机座(4线式)，可直接用带MIC的通话耳机 2. SPK插针座子:板载3W功放，匹配8欧喇叭 3. HDMI音频输出 (音频可以走HDMI输到电视上) |
| 音频输入 | 1. 板载数字麦克风MIC，带降噪功能 （默认BIOS支持） 2. 背面MIC座2PIN: 可接模拟信号的MIC 咪头3.3V，座子间距0.8mm（需换BIOS才能使用） |
| M.2插槽扩展 | 2280规格:支持NVME SSD/M.2 SATA SSD (M-key) 2230规格:支持WIFI5+BT5.0/WIFI6+BT5.2 模组扩展 或者购买风火轮4G转接板，支持4G LTE (E-key) |
| UART串口 | 有3个UART TTL电平串口，可转接 RS232或RS485等模块，也可以CAN通信模块 |
| I2C | IIC接口* 1 4PIN插针引出，提供windows/linux 操作例子教程 默认3.3V |
| SPI | SPI接口* 1 5PIN插针引出，提供windows/linux 操作例子教程 默认3.3V |
| GPIO | GPIO* 5 6PIN插针引出，提供windows/linux 操作例子教程默认3.3V |
| LED灯 | 板载红蓝LED灯2个，并联6PIN插针引出，方便安装整机 默认3.3V（提供教程API接口可控制亮灭或者心跳闪烁），默认红灯闪烁绿灯常灭，可编程控制 |
| 按键 | Power键 * 1 Reset键(清除RTC，不是重启键)* 1 |
| RTC | RTC座子SH1.25规格，可以外接纽扣电池CR2032，实现断电时间和定时开机， 3.3V RTC一年功耗35mAh左右 |
| 通电开机 | 支持通电开机(可以在BIOS中设置) |
| 电源 | 12V DC座子(5.5*2.5)输入， 电压的输入范围为：11V~16V，2PIN PH-2A 2.54mm插针输入 推荐电源适配器12V3A |
| 尺寸 | 115 * 75mm |
| 散热器 | FAN座子规格: SH1.04PIN座子 标配带散热器出货 5V/0.2A 功率 |
| 系统OS | Windows 10/11 和 Linux ubuntu /Linux Debian 提供硬件操作教程和例子 |
| NFC | NFC被动通信，支持与手机进行数据传输，兼容android/iOS手机 风火轮提供例子和API教程 |
| 软件看门狗 | 标准windows API支持 |
| CPU温度读取 | 标准windows API支持 |
| CPU风扇调速 | 标准windows API支持 |
| POE | 支持AC/BT协议30W POE模块，可定制60W支持(需要另购POE模组) （如果要用60W的POE模组，需要更换主板上的电压转换芯片才能支持，该芯8mm高） |
¶ 2D图
- 2D图
Youyeetoo官方网盘下载链接
http://d.youyeetoo.cn/X1/2D/2D.zip
百度网盘下载链接
https://pan.baidu.com/s/1NZOw6qHlJ-evRKdwYxitiQ?pwd=45by 提取码：45by
¶ 3D图
- 3D图
Youyeetoo官方网盘下载链接
http://dd.youyeetoo.cn:5000/sharing/0Qs0PadL3
百度网盘网盘下载链接
https://pan.baidu.com/s/1ZwK0bfHdvWnZaVMbOhm-2Q?pwd=uar7
¶ 接口图
¶ 原理图
- 原理图
Youyeetoo官方网盘下载链接
http://dd.youyeetoo.cn:5000/sharing/zaKXNwwpU
百度网盘下载链接
https://pan.baidu.com/s/1VyJYBra0dE9zHrQmmewDeg?pwd=z82a
¶ 快速上手
¶ 首次使用必看
¶ BIOS设置
¶ 如何进入BIOS
¶ 刷BIOS教程
¶ 更改X1上电启动方式
¶ IO电压设置(GPIO/UART/SPI/IIC电压)
Youyeetoo X1出厂默认的GPIO/UART/SPI/IIC电压是3.3V，可以通过重刷BIOS改为1.8V的电压。
如果您需要切换到1.8V IO电压，请参考重刷BIOS教程。
¶ 配件
| 配件 | 说明 |
|---|---|
| 电池 | RTC电池 |
| 显示屏 | 10.1HDMI屏 / 7寸MIPI屏 |
| 摄像头 | USB摄像头 |
| 4G模块 | EC20 4G模块 |
| Wi-Fi/蓝牙 | RTL8852BE模块/RTL8822CE模块 |
| NFC模块 | NFC天线 |
| POE模块 | POE模块 |
| SATA转接板 | FPC转SATA转接板 |
| USB转SPI主机和I2C从机模块 | 用于辅助调试SPI/I2C/PWM |
¶ Windows使用
¶ 安装系统
¶ 安装Windows驱动
¶ MIPI7LCD显示器--需要换BIOS
¶ WIFI/蓝牙
¶ 摄像头
¶ 4G LTE
¶ Windows应用程序开发
本教程主要是示例如何在windows应用程序中调用youyeetoo X1主板上的硬件资源，方便实际项目中控制硬件。
¶ GPIO使用
¶ I2C使用
¶ SPI使用
¶ NFC使用
¶ LED灯控制
¶ SPK/耳机/HDMI 音频输出切换
¶ MIC输入切换--需要换BIOS
¶ 看门狗使用
¶ 获取唯一ID
¶ Windows驱动开发
¶ Linux系统使用教程
主要是展示在youyeetoo X1卡片电脑上，运行linux的相关使用。
¶ 安装系统
¶ MIPI7LCD显示器
¶ WIFI/蓝牙
¶ 摄像头
¶ 4G LTE
¶ Linux应用程序开发（调用硬件）
1、本教程以ubuntu-22.04.x-desktop-amd64 为例,应用程序开发用到的基本工具,基本工具安装如下：
#update soft list
sudo apt-get update
# install make
sudo apt install make
sudo apt -y install make-guile
#install gcc g++
sudo apt -y install gcc
sudo apt -y install g++
# install cmake
sudo snap install cmake
sudo apt -y install cmake
#install git
sudo apt -y install git build-essential dkms --force-yes
#install vim
sudo apt -y install vim
#install curl
sudo apt -y install curl
#install wget
sudo apt -y install wget
2、软件下载更新的时候,网速没问题的情况下,若下载明显特别慢,可以改成国内镜像(按需修改),比如使用清华大学镜像，参考如下:
https://mirrors.tuna.tsinghua.edu.cn/help/ubuntu/
3、linux应用开发，知识储备：C/C++编程开发基础，make编译和Makefile编写基础.
