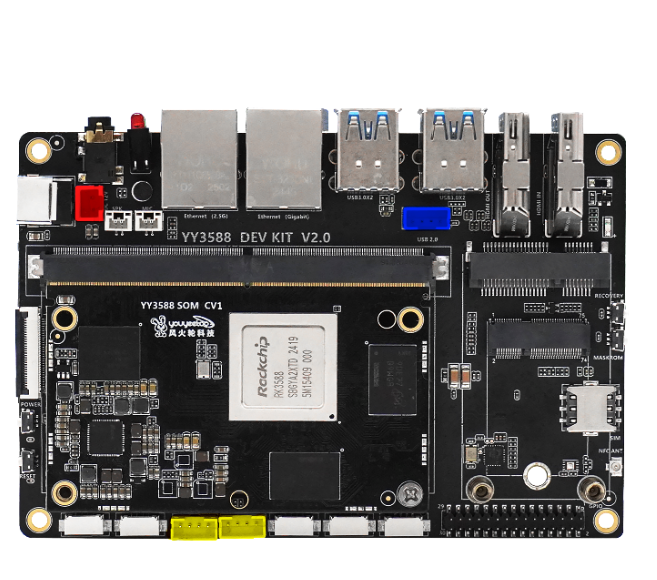

YY3588支持的系统: Android14 Debian12 Ubuntu22.04 BuildRoot Yocto OpenHarmony4.1
| Item | descriptions |
|---|---|
| 处理器CPU | RK3588,采用8nm制程技术，搭载八核64位CPU，主频高达2.4GHz |
| 显卡GPU | ARM Mali-G610 MP4（最大频率1GHz） 四核GPU ● 支持 OpenGL ES 1.1/2.0/3.1/3.2 ● OpenCL 1.1,1.2,2.0 ● Vulkan 1.1，1.2 450 GFLOPS ● 内嵌高性能2D图像加速模块 |
| NPU | 6TOPS的NPU算力 三核架构，支持int4/int8/int16/FP16/BF16/TF32混合运算(可转换TensorFlow / MXNet/PyTorch/Caffe 模型) |
| 内存 | LPDDR4/4X 4GB/8GB/16GB/32GB (可选), 频率高达3200Mbps |
| 硬盘Storage | ● 板载eMMC5.1: 32G/64G/128G/256GB(可选) ● SPI Flash（16MB 默认不贴） ● M.2 M-Key接口： 1.支持 NVMe 2280 SSD固态(PCIE3.0) ● SATA3.0（通过FPC座子扩展出来） ● MicroSD卡槽 |
| 网络Network | ● 有线网络： 1x 千兆以太网口(RJ45) 1x 2.5G以太网口（RJ45） ● 无线网络：M.2槽扩展(E-Key)，默认驱动 RTL8822CE/RTL8852BE(另购) 可选WIFI6+BT5.2 双频WIFI+蓝牙模组 ● 4G LTE： MiniPCIE接口+SIM卡座，默认调通 EC20 4G数据上网 |
| 显示输出 | ● 1x HDMI2.1（8K@60fps 或 4K@120fps） ● 2* MIPI DSI DPHY（4 Lane输出，高达4K@60HZ） ● 1 * DP1.4（最高8K@30fps，通过 Type-C接口输出） ● 1 * EDP (FPC座 0.5mm) |
| 视频输入 | ● 2 * MIPI CSI DPHY（1x4 lanes 或 2x2 Lanes，30Pin-0.5mm） ● 1 * HDMI-IN（4K@60fps) ，支持 HDCP 2.3 |
| 音频输出 | ●3.5耳机孔（4线式带MIC 美标CTIA） ● SPK 插针 （4欧2W输出） ● LineOUT(在30PIN排针里) ● SPDIF(在30PIN排针里) |
| 音频输入 | ● 板载 MIC ● 2PIN插针引出 MIC (2pin 1.25mm) |
| 按键 | 4个：MaskROM/Recovery/Power/Reset |
| USB | ●1x USB3.0(OTG) ● 3x USB3.0(Device) ● 2x USB2.0（插针引出，1x 4pin 2.0mm,1x 4pin 1.25mm） ● 1x USB Type-C全功能(DP1.4/OTG) |
| UART | ● 1x UART DEBUG (4pin 2.0mm) ● 1x UART (4pin 2.0mm) ● 3x UART(4pin 1.25mm) |
| I2C | 2x I2C (4pin 1.25mm) |
| CAN | 1x CAN（4pin 1.25mm，CAN电平） |
| RTC | 1x RTC（2pin 1.25mm） |
| LED灯 | ● 红绿LED 2个，并联4PIN，（可程序控制） ● 3pin插针引出（3pin 1.25mm） |
| 电源 | ● DC座：12V （5.5 * 2.1） ● 2pin插针引出（2pin 2.54mm） |
| NFC | NFC被动通信，支持与手机进行数据传输，兼容android/iOS手机 风火轮提供例子和API教程 |
| 红外IR | 1.25mm 2PIN插针引出 |
| 风扇FAN | 1x FAN（2pin 1.25mm） |
| 30pin扩展引脚 | ● DC： 1x 5V，1x 3.3V ● SPI:1x SPI ● Lineout:1x Lineout ● SPDIF: 1xSPDIF ● PWM:1x PWM ● UART: 1x UART9 ● SDIO: 1x SDIO ● GPIO: 5x GPIO |
| Num | Pin | Pin type | Default Pin type | Default IO Pull | Pull Resistor,Normal | Func1 | Func2 | Func3 | Func4 | Func5 | Func6 | Func7 | Func8 | Func9 | Func10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | VCC5V0_SYS | ||||||||||||||
| 2 | VCC3V3_SYS | ||||||||||||||
| 3 | GND | ||||||||||||||
| 4 | GND | ||||||||||||||
| 5 | I2C3_SDA_MO_MIPI | I/O | I | high-z | 1.8V: Pull-up/down:10k-50k | GPIO1_CO | I2C3_SDA_M0 | UART3_RX_M0 | SPI4_MISO_M0 | ||||||
| 6 | GPIO4_C4 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO4_C4 | GMAC0_MDC | PWM5_M2 | SPI3_MISO_M0 | UART9_RTSN_M0 | I2C7_SDA_M1 | ||||
| 7 | I2C3_SCL_M0 | I/O | I | high-z | 1.8V: Pull-up/down:10k-50k | GPIO1_C1 | I2C3_SCL_M0 | UART3_TX_M0 | SPI4_MOSI_M0 | ||||||
| 8 | GPIO4_C5 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO4_C5 | GMAC0_MDIO | PWM6_M2 | SPI3_MOSI_M0 | UART9_CTSN_M0 | I2C0_SCL_M1 | ||||
| 9 | GPIO1_A4 | I/O | I | down | 1.8V: Pull-up/down:10k-50k 3.3V: Pull-up/down:10k-100k | GPIO1_A4 | HDMI_TX1_SCL_M2 | SPI2_MISO_M0 | |||||||
| 10 | GPIO2_B2 | I/O | I | up | 1.8V: Pull-up/down:10k-50k | GPIO2_B2 | GMAC0_TXD3 | SDIO_CMD_M0 | I2C3_SCL_M3 | ||||||
| 11 | GPIO1_D3 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO1_D3 | I2S0_SDI1 | PDM0_SDI3_M0 | I2C1_SDA_M4 | PWM1_M1 | UART4_RX_M0 | SPI1_CS0_M2 | |||
| 12 | GPIO2_B1 | I/O | I | up | 1.8V: Pull-up/down:10k-50k | GPIO2_B1 | GMAC0_TXD2 | SDIO_D3_M0 | FSPI_D3_M1 | UART6_CTSN_M0 | I2C8_SDA_M1 | ||||
| 13 | PWM15_M2 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO1_C6 | PDM0_CLK0_M0 | I2C4_SDA_M4 | PWM15_IR_M2 | ||||||
| 14 | UART1_TX_M0 | I/0 | I | down | 1.8V: Pull-up/down:10k-50k | GPIO2_B7 | GMAC0_TXD1 | I2S2_SCLK_M0 | UART1_TX_M0 | I2C5_SDA_M4 | |||||
| 15 | GPIO0_B2 | I/O | I | up | 1.8V: Pull-up/down:10k-50k | GPIO0_B2 | CLK32K_IN | CLK32K_OUT | |||||||
| 16 | GPIO2_C0 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO2_C0 | GMAC0_TXEN | I2S2_LRCK_M0 | SPI1_CLK_M0 | UART1_RTSN_M0 | I2CS_SDA_M1 | ||||
| 17 | GPIO0_A0 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO0_A0 | REFCLK_OUT | ||||||||
| 18 | GPIO4_C3 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO4_C3 | GMAC0_MCLKINOUT | I2S2_SDO_M0 | SPI3_CS1_M0 | PWM4_M1 | I2C7_SCL_M1 | ||||
| 19 | GPIO1_D2 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO1_D2 | I2S0_SDO3 | I2S0_SDI2 | PDM0_SDI2_M0 | I2C1_SCL_M4 | PWM0_M1 | UART4_TX_M0 | SPI1_CLK_M2 | ||
| 20 | GPIO4_C6 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO4_C6 | GMAC0_TXER | PWM7_IR_M3 | SPI3_CLK_M0 | UART7_CTSN_M0 | I2C0_SDA_M1 | ||||
| 21 | GPIO0_B0 | I/O | I | high-z | 1.8V: Pull-up/down:10k-50k | GPIO0_B0 | SPI2_CS1_M2 | I2C1_SCL_M1 | UART0_RX_M1 | ||||||
| 22 | GPIO2_B0 | I/O | I | up | 1.8V: Pull-up/down:10k-50k | GPIO2_B0 | GMAC0_RXCLK | SDIO_D2_M0 | FSPI_D2_M1 | UART6_RTSN_M0 | I2C8_SCL_M1 | ||||
| 23 | GND | ||||||||||||||
| 24 | GPIO2_B3 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO2_B3 | GMAC0_TXCLK | SDIO_CLK_M0 | FSPI_CLK_M1 | I2C3_SDA_M3 | |||||
| 25 | LOUT1 | ||||||||||||||
| 26 | UART9_TX_M0 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO2_C2 | GMAC0_RXD1 | SPI1_MOSI_M0 | UART9_TX_M0 | I2C6_SDA_M2 | |||||
| 27 | ROUT1 | ||||||||||||||
| 28 | UART9_RX_M0 | I/O | I | down | 1.8V: Pull-up/down:10k-50k | GPIO2_C4 | GMAC0_PPSCLK | HDMI_TX1_CEC_M0 | SPI1_CSI_M0 | UART9_RX_ | TEST_CLKOUT_M1 | ||||
| 29 | GND | ||||||||||||||
| 30 | SPDIF | I/O | I | up | 1.8V: Pull-up/down:10k-50k 3.3V: Pull-up/down:10k-100k | GPIO1_B6 | UART1_TX_M1 | I2C5_SCL_M3 | MIPI_CAMER1_CLK_MO | PCIE30X2_WAKEN_M3 | SPDIF0_TX_M0 | HDMI_RX_HPDOUT_M2 |
详细的图文教程
调试手段包括： adb debug 等
分 Android14 Debian12 Ubuntu22.04 BuildRoot Yocto OpenHarmony4.1 六部分介绍
分 Android14 Debian12 Ubuntu22.04 BuildRoot Yocto OpenHarmony4.1 六部分介绍
资料下载页面包括： 工具 源代码 固件 资源 文件系统 文档 产品规格书
