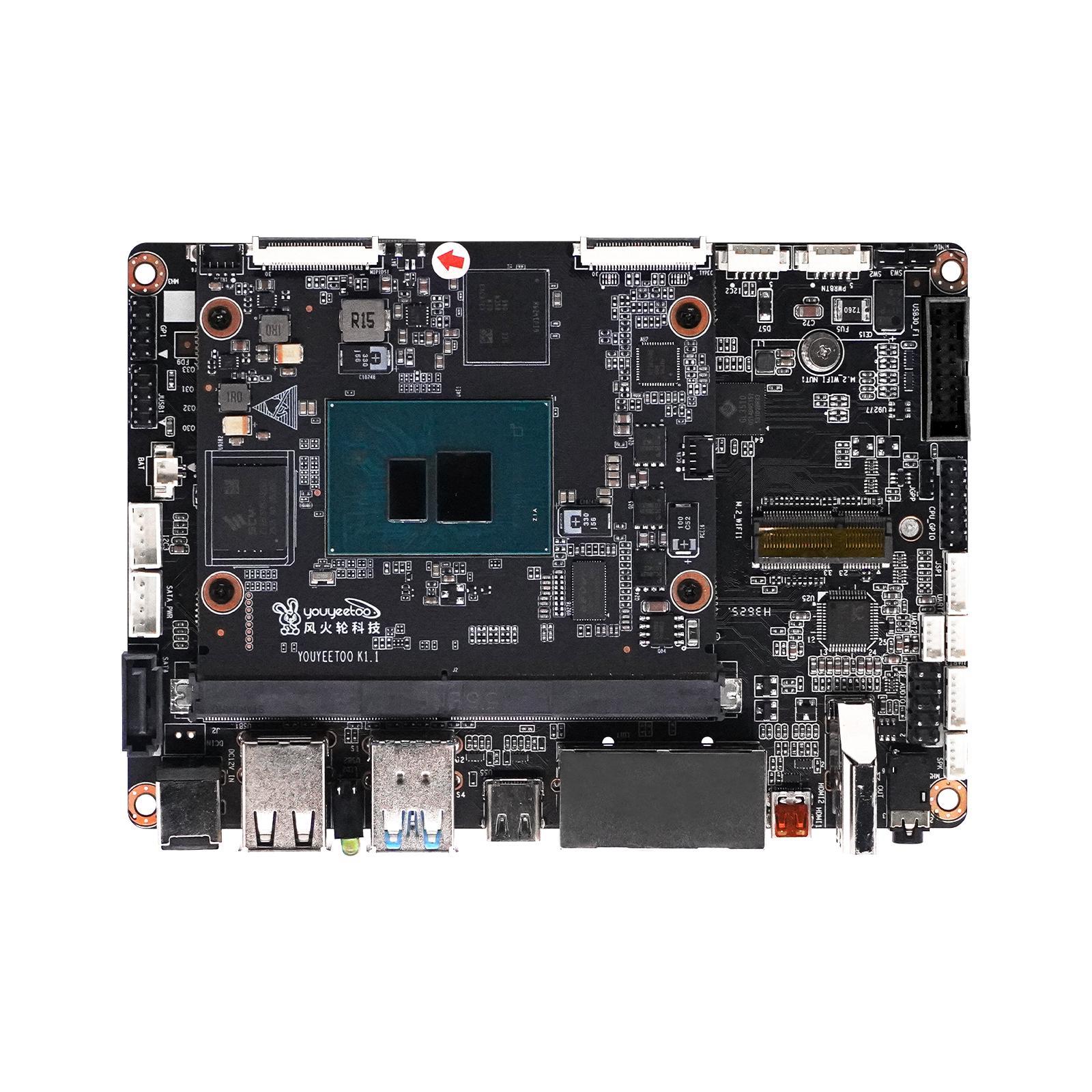

Youyeetoo K1 Mini主板：颠覆想象的超紧凑x86全能工控平台
——82×71mm迷你核心板+全接口拓展底板，重新定义边缘计算的可能性
核心亮点
✔ 性能小钢炮：搭载12代Intel N100处理器（4核4线程/3.4GHz睿频），x86架构完美兼容Windows/Linux，轻松应对工业控制、边缘AI、数字标牌等高需求场景。

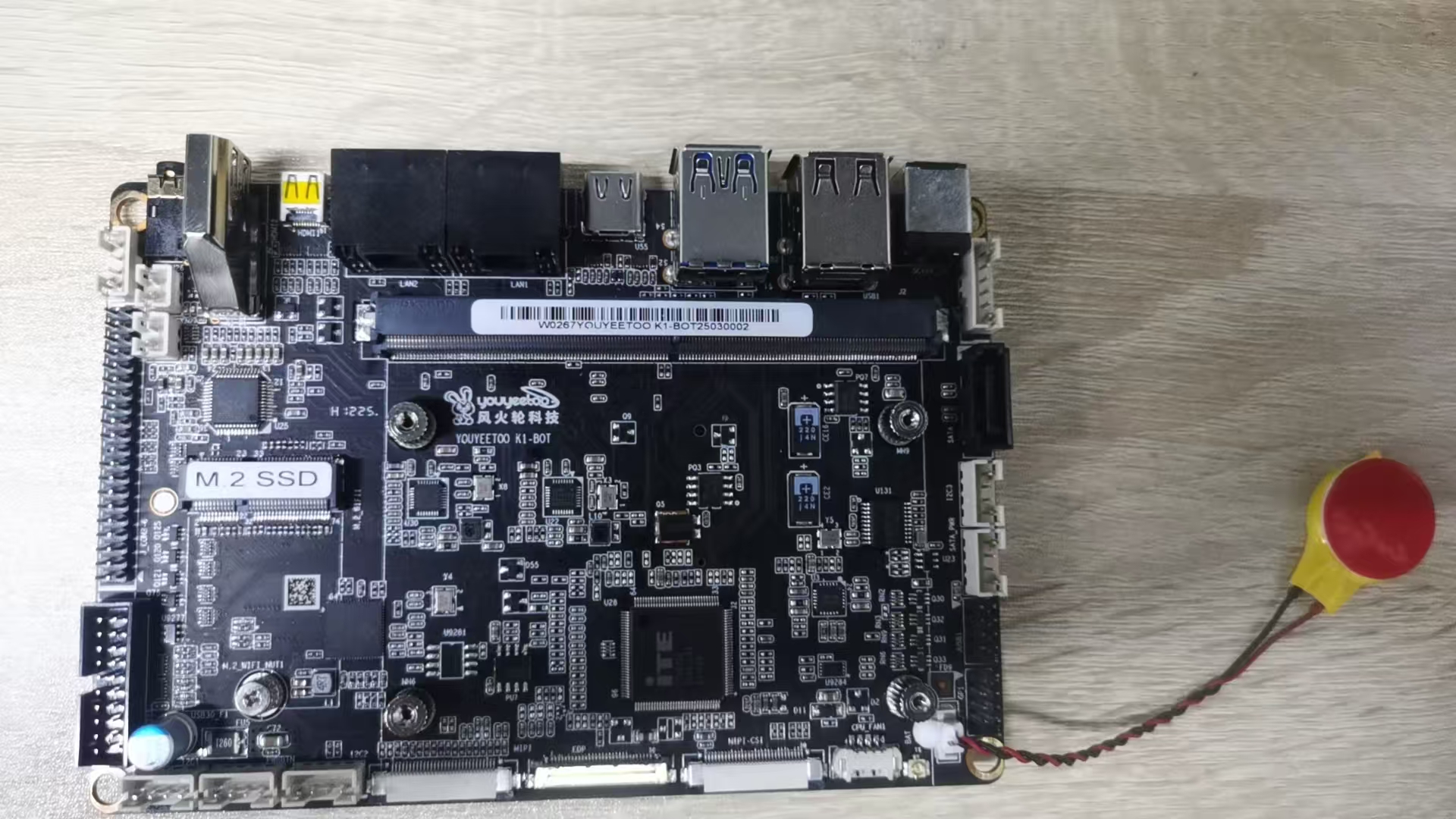

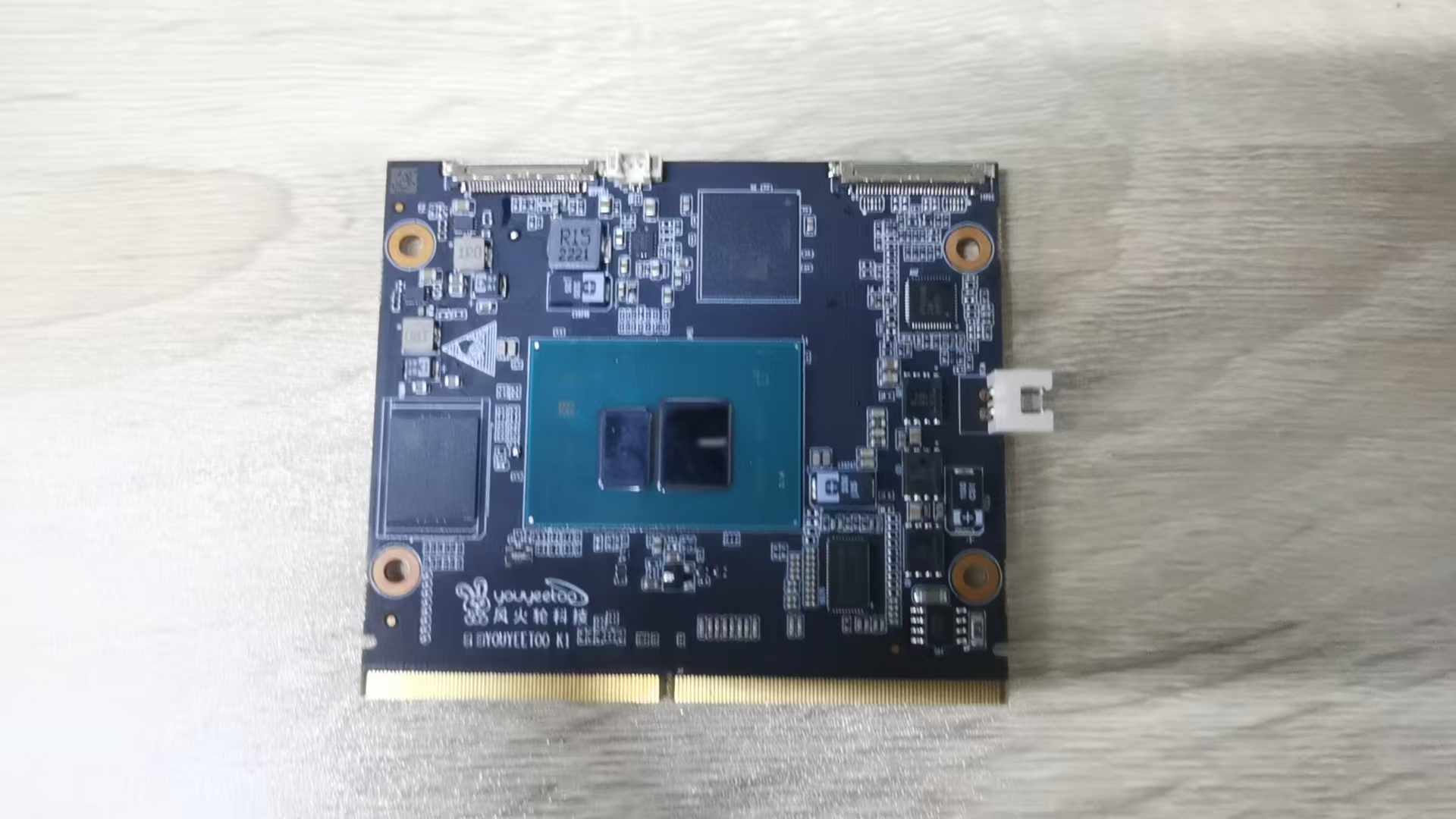

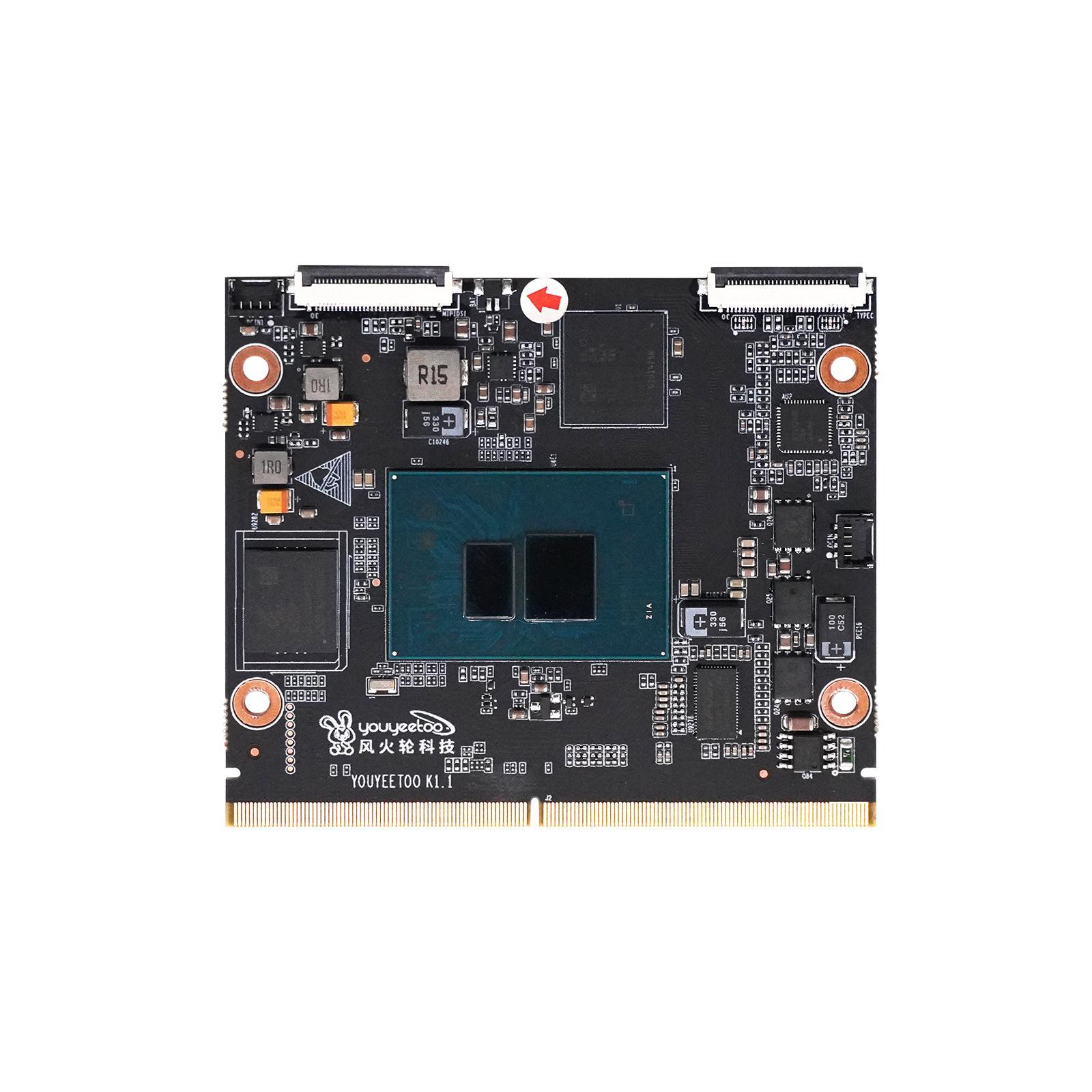

✔ 模块化设计：82×71mm超迷你核心板可独立运行(可以不依赖底板运行，有电源，显示，通信接口)，也可搭配手掌大小全功能底板秒变接口怪兽——双千兆网、双HDMI显示、USB2.0/3.0、M.2 SSD、SATA3.0等一应俱全。
✔ 全生态显示支持：独家预适配7寸MIPI触摸屏+11.3寸eDP屏，支持HDMI双屏异显，从物联网终端到多屏交互系统皆可一键部署。
✔ 工业级扩展能力：开放MIPI CSI/DSI、EDP、GPIO、I2C、SPI等12+种物联网专用接口，支持摄像头采集、传感器阵列、高速存储扩展，赋能机器人/智能零售/自动化设备开发。
✔ 极简开发体验：提供开源Wiki教程+接口调试指南，从硬件连接到系统烧录全程护航，让开发者专注创新而非适配。
典型应用场景
▸ 工业HMI人机交互界面 ▸ 边缘AI视觉处理（AI盒子/安防分析）
▸ 便携式Linux开发终端 ▸ 网络存储/NAS解决方案
▸ 数字广告牌/互动信息亭 ▸ 机器人中央控制核心
选择Youyeetoo K1的三大理由
-
小体积大算力：N100性能碾压ARM方案，却保持迷你尺寸，颠覆传统工控机笨重形象。
-
接口自由拼装：核心板即用，底板拓展，按需选择成本最优解。
-
开箱即用生态：预调试屏幕+完善文档，节省30%开发周期。
现在加入Youyeetoo开发者生态，解锁x86迷你主板的无限可能！
（官网直达Wiki/购买链接）
¶ 硬件资料
¶ 规格参数
| 参考类别 | 规格详情 |
|---|---|
| 处理器 CPU | 12 代 Intel® Alder Lake-N N100（CPU 主频 0.8GHz，睿频至高可达 3.40 GHz，4 核 4 线程（Intel 7 (10nm) TDP 6W） |
| 显卡 GPU | Intel® UHD Graphics（最大频率 750MHz） |
| 内存 RAM | 板载 8G/16G LPDDR5（可选） |
| 硬盘 | 板载 EMMC：0/64G/128G/256G M.2 扩展：支持 NVME 2280 SSD 固态（PCIE 3.0）和 M.2 SATA 2280 SSD（支持 PCIE GEN3.0 x2 NVME） SATA 扩展：支持 SATA 3.0 固态硬盘 |
| 网络 | 有线网络：RJ45 千兆以太网口 x2 无线网络：通过 M.2 E-key 插槽扩展，可选 WIFI5+BT5.0/WIFI6+BT5.2 双频 WIFI 蓝牙 4G LTE：通过 M.2 插槽扩展，默认调 EC20 4G 数据上网（须另购 4G 转接板） |
| 显示（多屏异显） | HDMI 接口：HDMI 2.0 4K/60Hz Micro HDMI 接口：HDMI 2.0 4K/60Hz MIPI0 /MIPI1 /EDP：MIPI 默认支持风火轮 MIPI7'LCD（1024 x 600 LCD 触摸屏），EDP 默认支持风火轮 11.6 寸屏（3选1） |
| USB | USB-A:USB3.0 x2 USB2.0 x2 USB 插针：USB2.0 x2 USB3.0 x 2 USB TypeC 接口:USB-Type-C x1 |
| 音频输出 | SPK x1(带功放 8Ω2W) HDMI-OUT x1 Micro HDMI-OUT x1 |
| 音频输入 | 模拟 MIC x1 耳机 MIC x1 Line x1 |
| M.2插槽扩展 | 2280规格：支持 NVME SSD/M.2 SATA SSD(M-KEY) 2230规格：支持 WIFI5+BT5.0/WIFI6+BT5.2 双频 WIFI 蓝牙或者购买风火轮 4G 转接板，支持 4G LTE |
| UART 串口 | 1个 Debug 调试口。 有 2 个 UART TTL 电平串口，可转接 RS232 或 RS485 等模块 |
| I2C | IIC 接口x 1 4PIN 插针引出，提供 Windows/Linux 操作例子教程 默认 3.3V |
| SPI | SPI 接口x 1 6PIN 插针引出，提供 Windows/Linux 操作例子教程 默认 3.3V |
| GPIO | GPIO x 22PIN 插针引出，提供 Windows/Linux 操作例子教程 1.8V 和 3.3V |
| LED 灯 | 板载红绿 LED 灯2个，并联 5PIN 插针引出，方便安装整机 默认 3.3V（提供 PWRBTN 可控制亮灭），默认红灯(硬盘指示灯)闪烁绿灯（电源灯）常亮 |
| 按键 | Power 键 x1 Reset 键 x1 |
| RTC | RTC 座子 SH1.25 规格，可以外接纽扣电池 CR2032，实现按键开机，断电时间和定时开机， 3.3VRTC 一年功耗 35mAh 左右 |
| 通电开机 | 支持通电开机(可以在BIOS中设置) |
| 电源 | 12V DC 座子(5.5 x 2.5)输入（ 2PIN XH-2A 2.54mm 插针输入） |
| 尺寸 | 核心板：82 x 71 mm 底板：134 x 92 mm |
| 系统OS | Windows 10/11 和 Linux Ubuntu / Debian 提供硬件操作教程和例子 |
| NFC | NFC 被动通信，支持与手机进行数据传输，兼容 Android/iOS 手机 风火轮提供例子和API教程 |
| 软件看门狗 | 标准 Windows API支持 |
| CPU温度读取 | 标准 Windows API支持 |
| CPU风扇调速 | 标准 Windows API支持 |

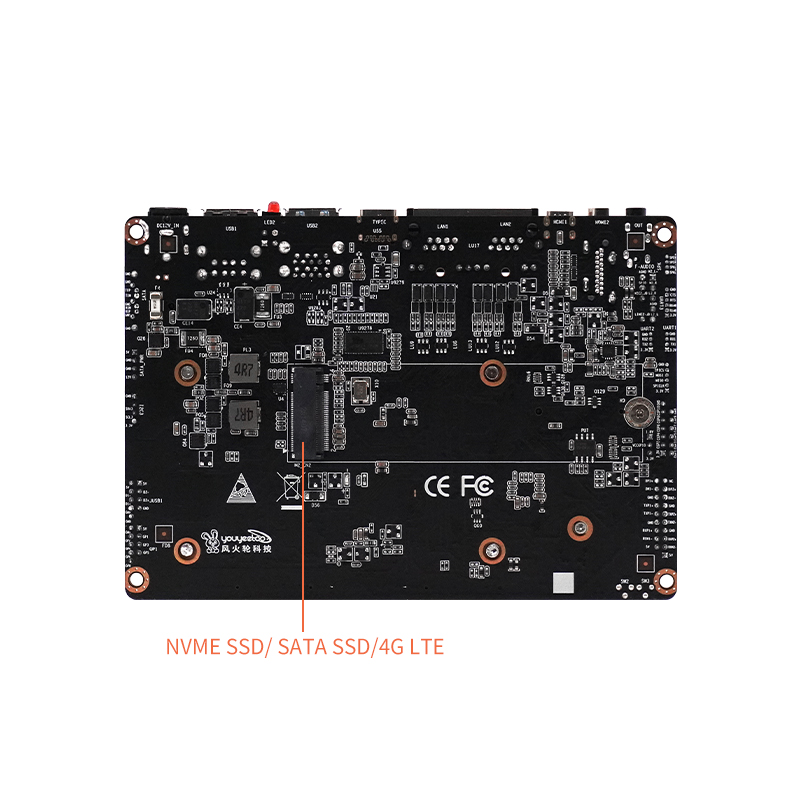

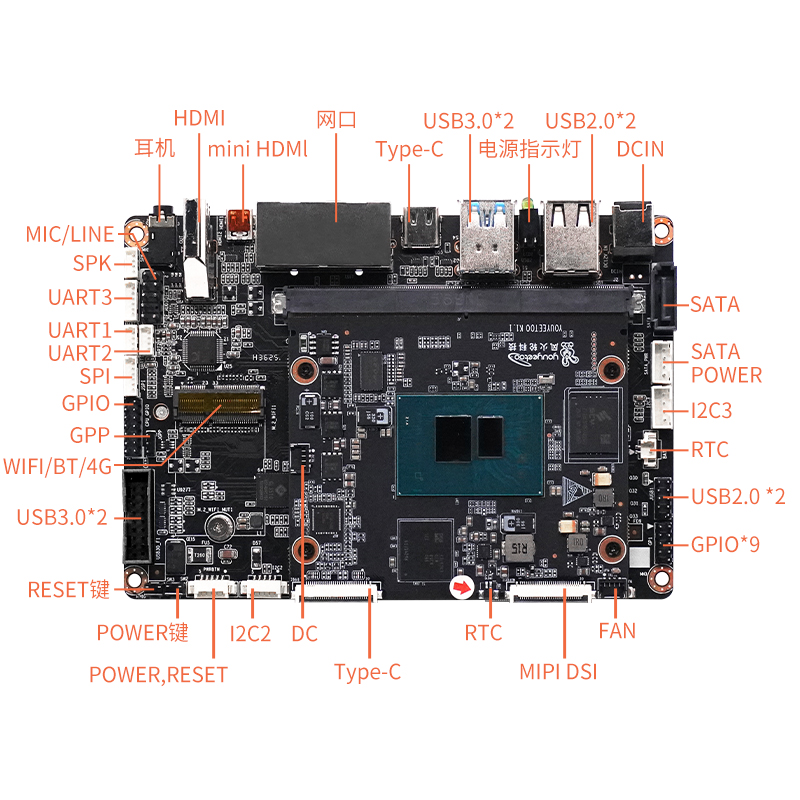

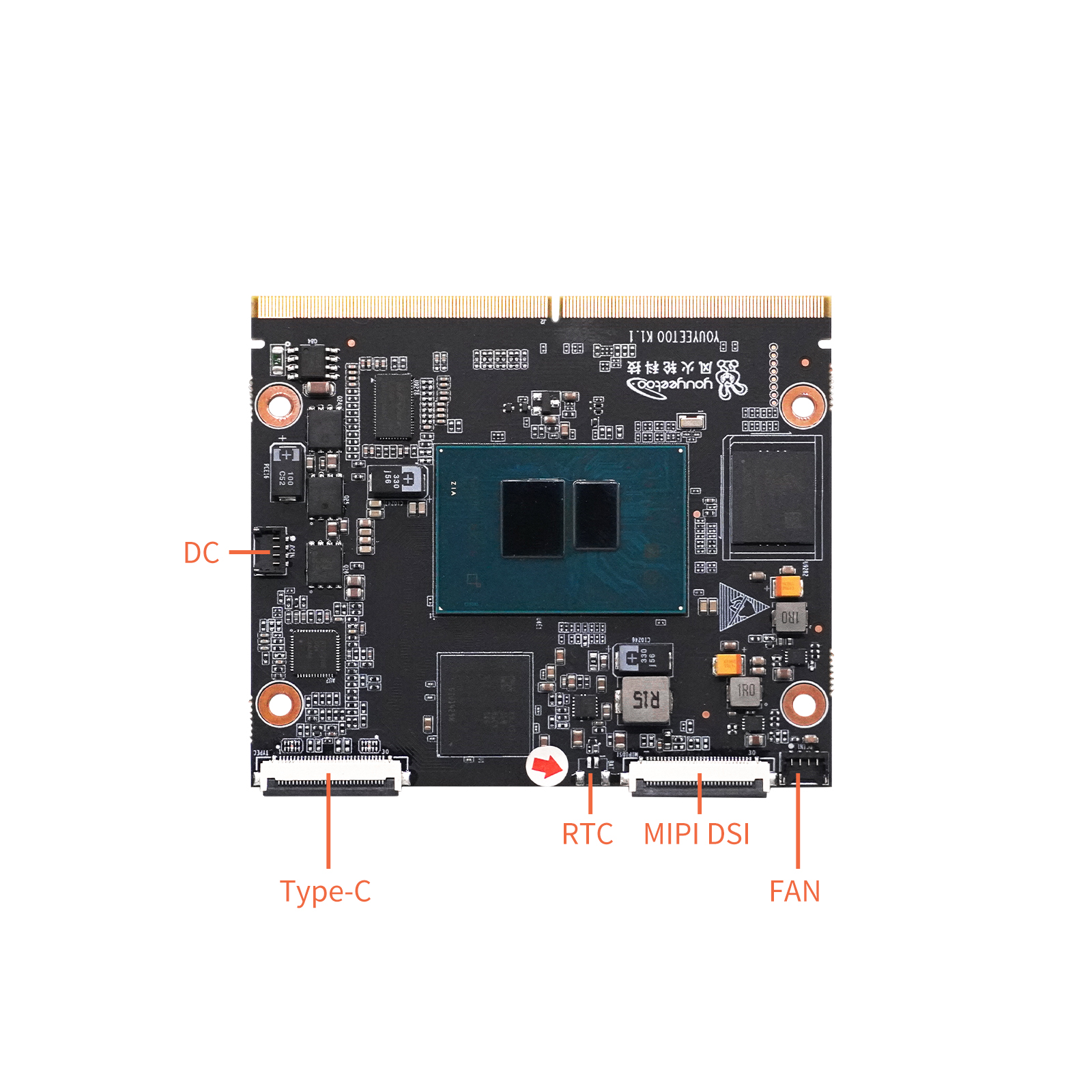

¶ 接口图
¶ 原理图
- youyeetoo K1 底板原理图
Youyeetoo 官方网盘下载链接
http://dd.youyeetoo.cn:5000/sharing/2dqF1KReT
百度网盘下载链接
https://pan.baidu.com/s/10MxxYVZHms2mzmGGqHFFEQ?pwd=1234
¶ 快速上手
¶ 首次使用必看
¶ 安装系统
¶ 安装 Windows 驱动
¶ MIPI 7'LCD 显示屏--需要换 BIOS + 安装驱动开启屏幕触摸功能
¶ EDP LCD 显示屏--需要换 BIOS
¶ LED 灯以及 PWRBTN 引脚控制
¶ 安装硬盘 NVME / SATA SSD | SATA 3.0硬盘
¶ BIOS 相关设置
¶ 如何进入 BIOS 设置界面
¶ 刷 BIOS 教程
¶ 更改 K1 上电启动方式
¶ 接口配件说明
| 配件 | 说明 |
|---|---|
| 电源 | DC 电源 |
| 电池 | RTC 电池 |
| 显示屏 | EDP / 7寸 MIPI / Type-C 屏 |
| 摄像头 | MIPI CSI 摄像头 |
| 4G 模块 | EC20 4G 模块 + 4G 转接板 |
| NFC 模块 | NFC 天线 |
| 喇叭 模块 | 8欧/2瓦 PH2.0-4P 左右双声道喇叭 |
| Wi-Fi/蓝牙 | RTL8852BE /RTL8822CE 模块 |
| USB 2.0/3.0插针 | 扩展使用 USB 接口 / MIC 和 LINE接口 |
| 插针式接口 SATA 使用 | SATA 电源线 + 数据线 + SATA3.0硬盘 |
| USB 转 SPI 主机和 I2C 从机模块 | 用于辅助调试 SPI/I2C/PWM |
¶ Windows使用
¶ 安装 Windows 系统
¶ 安装 Windows 驱动
¶ 摄像头
¶ 4G LTE
¶ WIFI/蓝牙
¶ SPK/耳机 音频输出
¶ Windows应用程序开发
本教程主要是示例如何在windows应用程序中调用youyeetoo K1主板上的硬件资源，方便实际项目中控制硬件。
¶ GPIO使用
¶ UART串口使用
¶ I2C使用
¶ SPI使用
¶ NFC使用
¶ 看门狗使用
¶ 获取唯一ID
¶ Windows驱动开发
¶ Linux系统使用教程
主要是展示在 youyeetoo K1 卡片电脑上，运行 linux 系统的相关使用。
¶ 安装系统
¶ WIFI/蓝牙
¶ 4G LTE
¶ Linux应用程序开发（调用硬件）
1、本教程以 ubuntu-22.04.x-desktop-amd64 为例,应用程序开发用到的基本工具,基本工具安装如下：
#update soft list
sudo apt-get update
# install make
sudo apt install make
sudo apt -y install make-guile
#install gcc g++
sudo apt -y install gcc
sudo apt -y install g++
# install cmake
sudo snap install cmake
sudo apt -y install cmake
#install git
sudo apt -y install git build-essential dkms --force-yes
#install vim
sudo apt -y install vim
#install curl
sudo apt -y install curl
#install wget
sudo apt -y install wget
2、软件下载更新的时候,网速没问题的情况下,若下载明显特别慢,可以改成国内镜像(按需修改),比如使用清华大学镜像，参考如下:
https://mirrors.tuna.tsinghua.edu.cn/help/ubuntu/
3、linux 应用开发，知识储备：C/C++ 编程开发基础，make 编译和 Makefile 编写基础.
